ARTIGO DE DIVULGAÇÃO MEO
4. Arquitectura
Geral DO MEO
O serviço MEO assenta numa arquitectura IPTV cujo diagrama de
blocos genérico corresponde ao indicado na Figura 4 e que integra como
componentes fundamentais: Head-End,
sistema de middleware (funcionalidades de serviço),
CAS (sistema de acesso condicionado), DRM (gestão de direitos de conteúdos), VoD (Video-on-Demand) servers, rede
de transporte IP, rede de acesso suportada em tecnologia DSL, e rede doméstica
(integrando modem/router DSL e set-top box).

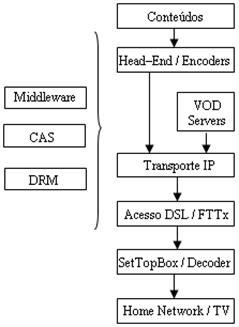

Figura 4 –
Arquitectura genérica de uma solução IPTV
Do ponto de vista de solução de rede de transporte, o sistema
MEO assenta numa solução de multicast para
distribuição de sinais de vídeo implementada na rede IP/MPLS (Multi-Protocol Label Switiching) da PT.
Esta solução foi desenvolvida no âmbito do projecto 3play da PT
Comunicações que tinha como objectivo a distribuição de conteúdos de TV,
serviços de VoD e outros serviços para clientes
suportados em acessos ADSL2+ em DSLAM (Digital Subscriber Line
Access Multiplexer) IP.
A utilização de multicast sobre
a rede de transporte IP, bem como de IGMP (Internet Group Management
Protocol) para nos DSLAMs associar as streams
dos canais de TV aos clientes que os estão a visualizar, é imprescindível para
permitir a optimização da banda ocupada nos vários pontos da rede de agregação
ou transporte. Deste modo, em cada troço da rede de transporte é transportada
apenas uma única cópia de cada stream de TV
(programa) independentemente de quantos DSLAM estiverem ligados ao nó de edge da rede de transporte IP. Esta situação não é obviamente
replicável para os conteúdos unicast, como é
o caso do acesso a serviços VoD.
A arquitectura de rede sobre a qual o MEO foi implementado é
composta por 6 elementos fundamentais [2]:
·
Super
Hub Office – Composto pelo acquisition group backend onde são recolhidos, codificados e
cifrados os sinais de TV, e pelo Video-On-Demand backend.
·
Video
Hub Office – Conjunto de servidores
responsáveis pela gestão e controlo do fornecimento dos vários serviços de IPTV
e dos clientes do serviço (middleware/DRM/CAS),
para além de algumas características específicas do serviço MEO como por
exemplo a capacidade de mudança rápida de canais de TV (fast zapping).
·
Rede Core/Backbone – Esta rede é a espinha dorsal da rede da PT
responsável pelo routing dos pacotes IP. Nesta
rede utiliza-se o protocolo MPLS que
fornece os mecanismos de QoS (Quality of
Service) necessários a um transporte eficiente do vídeo.
·
Rede de Agregação – Esta
rede interliga os DSLAMs IP à rede IP/MPLS (rede core/backbone)
e é responsável por assegurar a entrega fiável das streams
de vídeo aos clientes MEO.
·
Rede de Acesso –
componente da rede de telecomunicações que garante a ligação da rede doméstica
do cliente final aos nós de agregação de serviços. Nesta rede, o tráfego multicast e unicast de
vídeo utilizado para distribuição do sinal de
IPTV, tem prioridade sobre o tráfego internet.
·
Rede Doméstica – Elemento terminal
da cadeia que é responsável por distribuir o serviço de IPTV através da casa do
cliente. O equipamento terminal ao qual se liga o televisor designa-se por set-top box (ver Figura 6).

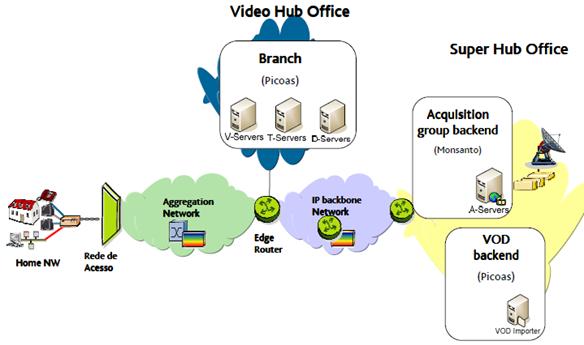

Figura 5 - Arquitectura MEO
As set-top
boxes, também conhecidas por IRDs (integrated
receiver/decoder), têm como principal função descodificar e decifrar
o conteúdo multimédia (áudio e vídeo) que chega a casa do cliente, e suportar o
agente de software da plataforma de midleware que
permite gerir o acesso aos serviços de IPTV.

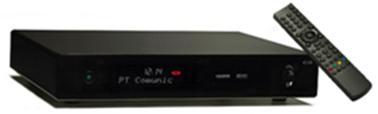

Figura 6 - Set-Top Box MEO
Artigo de Divulgação – MEO
Comunicação Áudio e Vídeo,
Maio de 2009
Autores:
Filipe Costa 57434
João Alveirinho 57455
