ADSL

Asymmetric Digital Subscriber Line

Limitações tecnológicas

Distância:

Uma das principais limitações de ADSL é a distância que o ATU-R pode estar do ATU-C. A distância máxima é cerca de 6km, podendo ser obtido um débito de 1.5 ou 2Mbps. Para se obter débitos da ordem dos 6 Mbps a distância máxima é cerca de 4km. A tabela seguinte revela que o débito máximo não só depende da distância mas também de características físicas da linha, como por exemplo o diâmetro dos cabos.





















Fig. 13 - Variação do debito máximo com a distancia e diâmetro da linha



Esta variação da distância com o diâmetro do cabo está relacionada com a dissipação de energia. Quanto maior for o diâmetro do cabo, menor será a sua resistência eléctrica e menor será a dissipação de energia. A atenuação também não é igual em todo o espectro, sendo tanto maior quanto mais alta for a frequência.

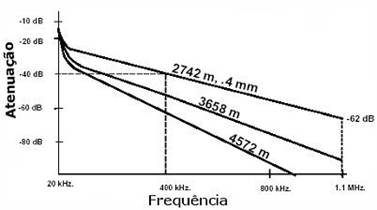

Fig. 14 - Atenuação com a frequência e distância, para um fio 26 AWG (0.4mm)

Loading Coils:



Estes dispositivos são colocados ao longo das linhas telefónicas para permitir que um sinal de voz atinja maiores distâncias sem sofrer grande atenuação. No entanto, sistemas que utilizem frequências mais altas que um sinal de voz, como é o caso em ADSL, não funcionam em linhas com loading coils instalados.



Ruído e Interferências:



Além do ruído inerente a qualquer sistema electrónico (térmico e introduzido pelo próprio equipamento) e interferência com todas as outras comunicações que circulam pela atmosfera (que são captadas pelos fios telefónicos), existe um outro tipo de interferência denominado por cross-talk. O cross-talk é o ruído resultante da radiação de energia efectuada pelo fio de cobre quando este transmite um sinal para o fio de cobre anexo que existe no mesmo conjunto de cabos que liga o lacete local a central telefónica.  Como resultado vai haver uma degradação do sinal.

Existem dois tipos: near end cross-talk (NEXT) e far end cross-talk (FEXT), tal como a seguinte figura exemplifica:

Destes dois tipos de cross-talk, o NEXT é o pode causar mais erros na transmissão (o sinal que interfere causando FEXT também é atenuado ao percorrer a linha). Uma das maneiras de combater o efeito NEXT é multipexando na frequência os sinais de tráfego upstream e downstream, não sendo então necessária tecnologia de cancelamento de eco.

Uma das razões pela qual a tecnologia ADSL é assimétrica é o facto de que há muito mais efeito cross-talk do lado do Central Office, logo é mais fácil atingir débitos maiores no sentido CO-Remote User do que no sentido oposto.

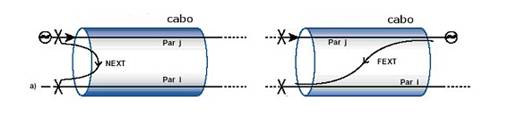

Fig. 17 - Efeitos de cross-talk NEXT e FEXT



Bridged taps:



Bridged taps são extensões não terminadas na linha, geralmente deixadas para facilitar a instalação de novas derivações. Causam atenuação adicional, com o pico de atenuação em redor da frequência com comprimento de onda de quatro vezes o tamanho da extensão. Através da terminação da linha, com adaptação de impedância, este problema pode ser solucionado.

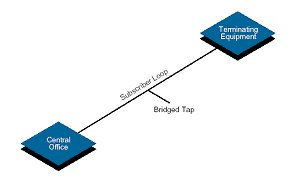

Fig. 18 - Bridged tap, extensão não terminada
