Arquitectura de um sistema DAB

        A figura 12 mostra o diagrama de blocos de um sistema DAB. Cada serviço é individualmente codificado, protegido a nível de erros e intervalado no tempo a nível da fonte. Em seguida os serviços são multiplexados no MSC. A saída desse multiplexer é combinada com um controlo de multiplexagem e serviço de informação (transportados no FIC – Fast Information Channel) para formar as tramas de transmissão no multiplexer de transmissão.

            Finalmente, a multiplexagem OFDM é aplicada à forma do sinal de DAB, sendo de seguida transposto para a frequência da estação de rádio, amplificado e transmitido com uma largura de banda de 1.536MHz, conseguindo-se por isso obter uma taxa de transmissão de 1.5MBit/s (bastante superior à DRM).

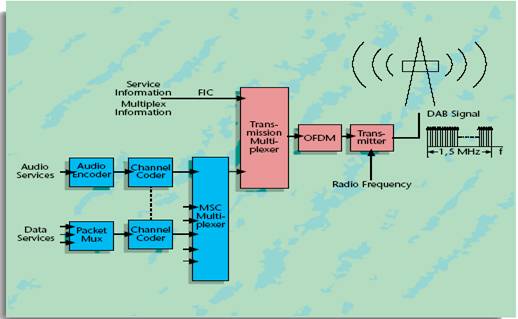

        Fig.12 – Geração de um sinal DAB
