Arquitectura de um Sistema DRM

            Como se pode ver na figura 1 existem 4 tipos de serviços (de Áudio ou Data) que são codificados na fonte.

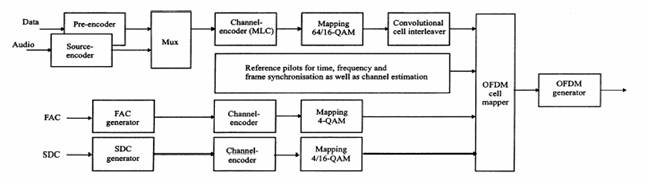

      Fig. 1. Sistema DRM na fonte

            O áudio tem que ser comprimido para se adaptar à capacidade de transmissão do canal que tem uma largura de banda com um máximo de 10KHz, para isso existem diferentes tipos de compressores (fazendo todos parte da norma MPEG-4):

  - AAC (Advanced Audio Coding)

  - CELP (Code Excited Linear Prediction)

  - HVXL (Harmonic Vector eXcitaion Coding)

            Os dois serviços de informação FAC (Fast Access Channel) e SDC (Service Description Channel) transportam dados sobre a configuração, ou seja, como o receptor vai descodificar o sinal, bem como serviços de informação, nome da rádio ou frequências alternativas.

            Para a codificação de canal usa-se a MLC (Codificação Multinível) que é usada com a modulação 16-QAM ou 64-QAM.

            Os serviços em cima mencionados (FAC/SDC/DATA/AUDIO) convergem (sincronizados) para um OFDM CELL MAPPER onde vai ser criado o sinal OFDM, e de seguida transmitido.
