Multiplexagem

            Como a taxa de bits é muito limitada, é importante existir um compromisso entre flexibilidade e eficiência protegendo cada bit de informação. É feita uma distinção entre os vários tipos de data, dando assim mais protecção a uns bits que outros.

            Existem três tipos de serviços na DRM, o MSC (Main Service Channel), o SDC (Service Description Channel) e o FAC (Fast Access Channel).

            O MSC é o que tem maior capacidade e com um total de 4 canais de áudio ou data, podendo conter diferentes tipos de áudio no mesmo canal, como se pode observar na figura a baixo.

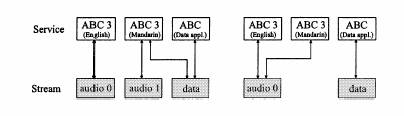

Fig. 6 Configuração do MSC

            O FAC é suposto ser descodificado rapidamente pelo receptor pois contém informação, para a selecção de serviços, sobre a largura de banda que está em uso, o tipo de modulação usada pelo MSC e SDC, etc.

            O SDC tem disponível mais data que o FAC, contendo informação de como o MSC é descodificado e os atributos do serviço.

            Como se pode ver na trama da DRM (que está representada na figura 7), independentemente da largura de banda em uso, o serviço FAC está limitado a 4.5KHz, e o SDC é transmitido repetidamente de 3 em 3 tramas (periódico), para serem ambos detectados pelo receptor.

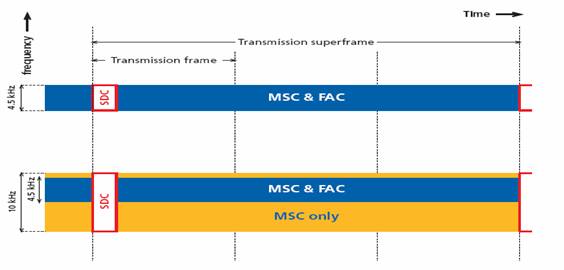

   Fig. 7 – Três tramas de um sinal de DRM
