DVB
O sistema DVB (Digital Video Broadcasting ) tem por base três normas principais que definem a transmissão por satélite, cabo e terrestre, DVB-S, DBV-C e DVB-T respectivamente.
O sistema de transmissão digital adoptado em Portugal é baseado na norma DVB-T (Digital Video Broadcasting for Terrestrial Television Transmissions), a qual resultou do processo de normalização internacional desenvolvido no contexto do Projecto DVB.
O sistema básico da TV digital definido pelas normas DVB é ilustrado na Figura 1, é constituído por codificadores de áudio e vídeo, multiplexagem e transmissão digital dos dados multiplexados. Estes últimos constituem um fluxo de dados designado por Transport Stream (TS). Um único TS pode incluir vários programas de Televisão e canais áudio.

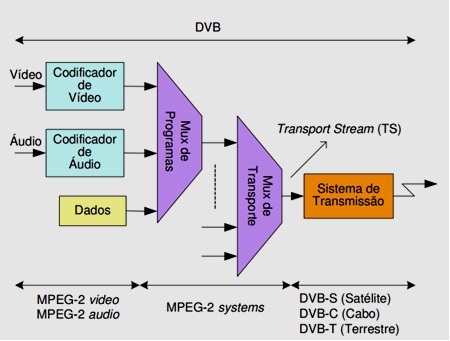

Sistema DVB para transmissão de televisão digital.
DVB-T
A transmissão terrestre utiliza o sistema de modulação Orthogonal Frequency Division Multiplexing (OFDM), cujo princípio se baseia na divisão de um débito binário elevado por um conjunto de portadoras ortogonais.
O sinal OFDM usado em DVB-T resulta da soma de todas as portadoras, moduladas em QPSK, 16QAM ou 64QAM.
Um símbolo OFDM corresponde ao conjunto de símbolos transportado por todas as portadoras durante o tempo de duração de um símbolo. A Figura 2 ilustra de forma simples as várias dimensões de um sinal OFDM.

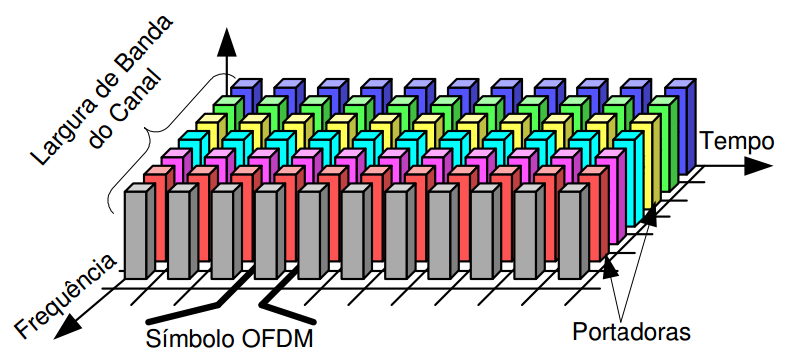

Sinal OFDM no tempo e na frequência.
A condição de ortogonalidade das portadoras determina uma distância mínima entre portadora igual a 1/TS, em que TS é o tempo de duração de cada símbolo OFDM. A Figura 3 representa o espectro de portadoras de um sinal OFDM. Como se pode verificar, este espectro é constituído por uma sequência de funções sinc, correspondentes a pulsos rectangulares de duração TS, cujas passagens por zero coincidem exactamente nas frequências das várias portadoras

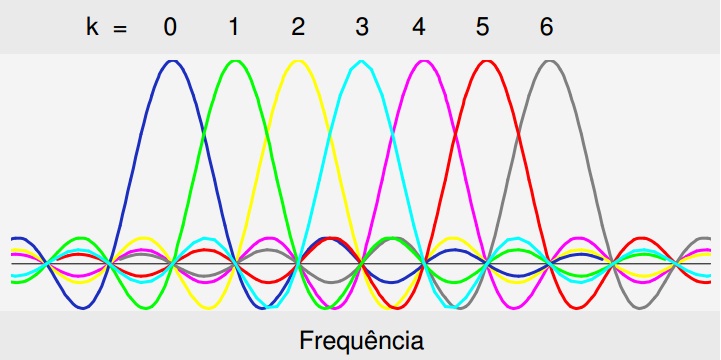

Espectro de portadoras ortogonais adjacentes num sinal OFDM.
São definidos dois modos para a modulação OFDM (canais 8MHz)
- Modo 2k: 1512 portadoras de sinal e 193 portadoras de sincronismo; espaçamento entre portadoras de 4.464 kHz.
- Modo 8k: 6048 portadoras de sinal e 769 portadoras de sincronismo; espaçamento entre portadoras de 1.116 kHz.
