Vendo de cima - Arquitectura
Head-end - É onde o conteúdo on-demand ou a grelha
televisiva são capturados para o sistema IPTV, e portanto a sua fonte. Também
chamado de Super-Head-End, aqui ocorre a descodificação e codificação
dos canais de forma a serem distribuídos pela rede.
Núcleo de rede - É o suporte para a distribuição
do sistema IPTV dentro da região de serviço, transportando o conteúdo,
e possibilitando a inserção de publicidade ou conteúdo local
a cada região. É tipicamente implementado através de uma rede
IP (Internet Protocol) ou MPLS (Multiprotocol Label Switching).
Rede de Acesso - Consiste na rede que fornece a conectividade dos
serviços IPTV para as casas dos subscritores.
Rede Doméstica - Aqui o serviço entra na casa do consumidor
através de um router ou um gateway, sendo os dados distribuídos por
todos os dispositivos IP da mesma, que pode incluir uma set-top box. [8][9]

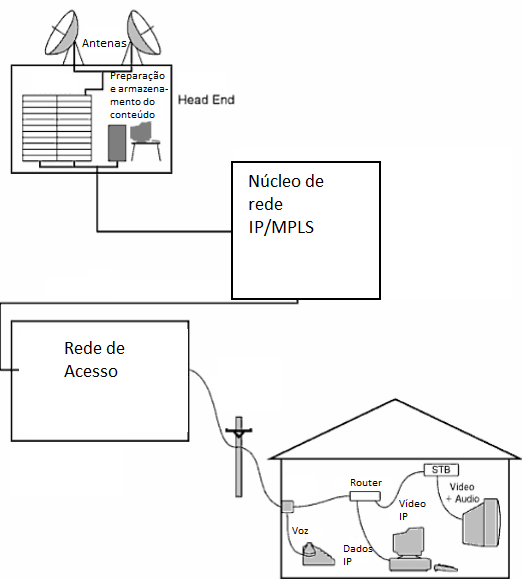

Esta arquitectura está ilustrada na seguinte figura:
