HDTV - Parâmetros
O sinal digital HDTV é caracterizado por três parâmetros: resolução, sistema de varrimento e frequência de refrescamento [4].
Resolução

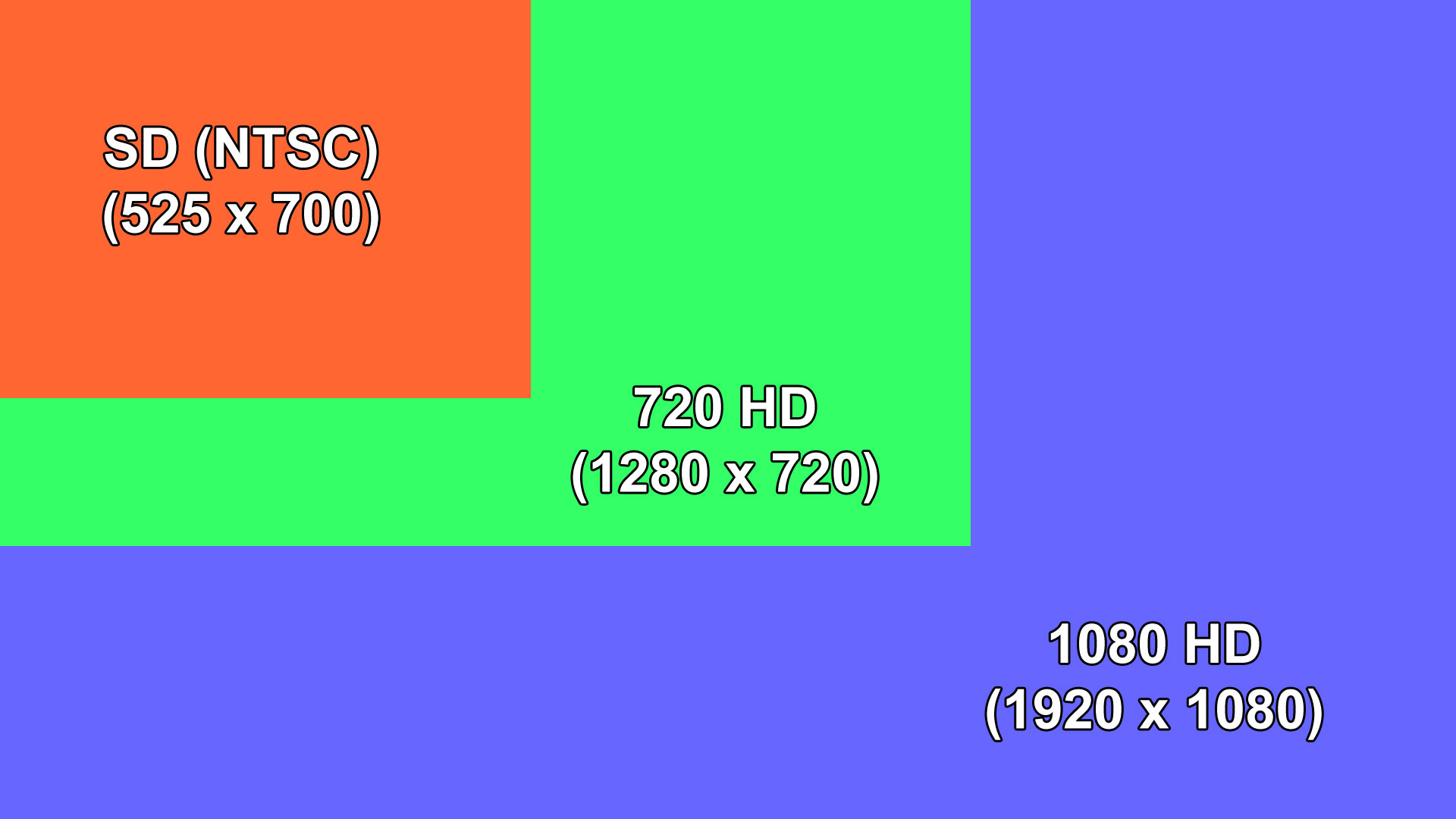

A resolução é definida pelo “número de pixéis horizontais” × “número de pixéis verticais”, sendo que, habitualmente, o número de pixéis horizontais não é mencionado, e é apenas referido o número de pixéis verticais. As resoluções definidas para HDTV são 1280×720 e 1920×1080.
Sistema de varrimento
O sistema de varrimento pode ser entrelaçado (interlaced, ‘i’) ou progressivo (progressive, ‘p’). Por exemplo, 720p expressa um sinal com resolução 1280 x 720 com varrimento progressivo. O modo entrelaçado desenha em cada varrimento apenas metade da imagem, alternando entre as linhas pares e ímpares, Fig.3a. O modo progressivo desenha em cada varrimento todas as linhas da imagem, contudo este modo requer uma maior largura de banda, Fig.3b.
Fig. 3.
Varrimento entrelaçado e progressivo
Frequência de refrescamento
A frequência de refrescamento é o número de imagens apresentadas num segundo, sendo geralmente expresso em [fps] (frames per second) ou Hertz. A norma [rec.709] especifica as seguintes frequências: 60 Hz, 50 Hz, 30 Hz, 25 Hz e 24 Hz.
