Método Polarizado

O princípio de funcionamento de um sistema polarizado é semelhante ao anaglífico, mas neste, cada lente dos óculos corresponde a um filtro polarizador com orientações diferentes. As duas imagens projetadas no ecrã têm ângulos distintos. Cada filtro apenas permite a passagem de luz numa determinada direcção, bloqueado a luz polarizada na direcção oposta. As polarizações podem ser: linear ou circular. Sendo a principal vantagem desta última o facto de o espectador não precisar de manter a sua cabeça alinhada com o ecrã para uma correcta visualização do 3D.

polarizacao linear

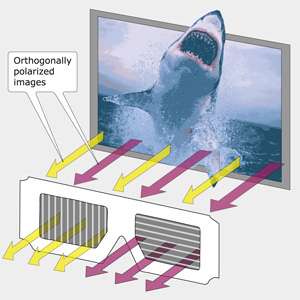

Princípio de funcionamento de um sistema com polarização linear

A tecnologia RealD 3D é, atualmente, a tecnologia mais usada no cinema 3D. Em alta resolução são projetadas tramas para o olho direito e para o olho esquerdo alternadamente, com uma frequência de 144 imagens por segundo. Sendo as imagens para o olho direito polarizadas circularmente no sentido horário e para o olho esquerdo no sentido anti-horário. Os óculos têm obviamente, as polarizações inversas. Em RealD Cinema, cada imagem é projetada três vezes, uma vez que o vídeo original é geralmente produzido a 24 tramas por segundo por olho (total de 48 tramas/s), o que pode resultar num efeito fantasma subtil. Telas de prata, geralmente dispendiosas, têm de ser usadas para manter a polarização da imagem projetada. Em compensação os óculos RealD têm um preço acessível.

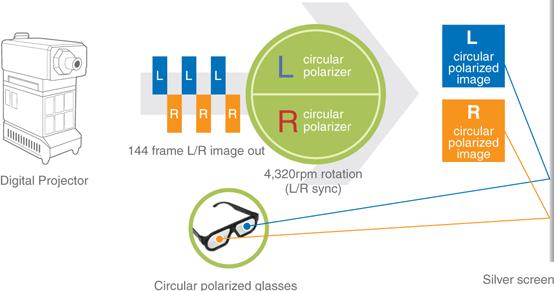

Princípio de funcionamento de um sistema com polarização circular

Óculos polarizados RealD

MasterImage foi a última empresa a entrar no mercado do cinema 3D, utiliza ecrãs de prata e óculos com polarizações circulares tal com RealD. A diferença consiste no filtro polarizado rotativo, montado em frente da lente do projetor, que contém segmentos alternados de material polarizado circularmente. A rotação do filtro está sincronizada com as imagens projetadas, dando a cada frame uma polarização perpendicular à anterior. MasterImage afirma que a simplicidade dos seus sistemas resulta em menores custos e maior flexibilidade, sem comprometer a qualidade da imagem.

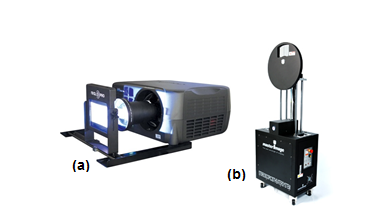

(a) projector RealD com filtro polarizador electrónico “Z Screen”;
(b) filtro polarizador rotativo da MasterImage
