3. Arquitectura

3.3. RDIS

Com o evoluir do tempo, o uso de tecnologia digital na transmissão e comutação de voz permitiu obter diversos benefícios. Desta forma havia uma necessidade crescente de evoluir para RDIS (Rede Digital Integrada de Serviços), de modo a suportar comunicação multimédia tais como a voz, áudio, vídeo, texto e imagens integradas. Esta tecnologia possibilitou assim, através do uso dos mesmos computadores e caminhos estabelecer ligações para diferentes serviços, como por exemplo teleserviços, serviços de suporte e suplementares.

É importante referir como características da RDIS que existe dois tipos banda associada a esta: RDIS de banda estreita e a RDIS de banda larga.
A de banda estreita, baseia-se na rede telefónica actual, a qual garante uma boa cobertura geográfica, mas por outro lado oferece baixos débitos binários. Este tipo de banda usa centrais de comutação e transmissão digital para além do processamento digital do sinal.
Quanto à banda larga, esta oferece altos débitos, permitindo assim integrar serviços quer no acesso quer na própria rede. Este tipo de banda está dependente da disponibilidade dos meios de transmissão existentes, o qual utiliza tecnologia ATM como modo de transferência assíncrono.

A tecnologia RDIS é composta por determinados canais (B, D e H), os quais podem ser agrupados, possibilitando assim dois tipos de acesso. O acesso básico (2B + D), o qual se resume à existência de 2 canais B (canal de dados 64 Kbit/s) e um canal D (canal de sinalização e de dados de 64 Kbit/s), adquirindo assim um débito total de 192 kbit/s. O outro tipo de interface, acesso primário, é composto por dois formatos diferentes, no caso da Europa é constituído por 30 canais B e um canal D enquanto que na América do Norte é composto por 23 canais B e um canal D.

Como referido anteriormente, um dos serviços disponibilizados pela RDIS são os teleserviços. Este tipo de serviço engloba funções de nível superior do modelo OSI, até ao nível 7, os quais operam sobre os serviços de suporte. Um dos teleserviços suportados pela RDIS é a vídeotelefonia, demonstrando assim a importância desta tecnologia no mundo das comunicações pessoais audiovisuais.

Arquitectura RDIS

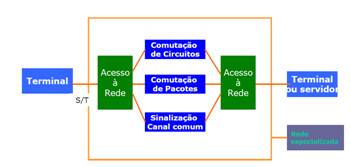

Na Figura 1, encontra-se representada a arquitectura RDIS, a qual contêm diversos recursos que são fornecidos ao utilizador. Os recursos existentes nesta arquitectura são:

Figura1: Arquitectura RDIS

Comutação de Circuitos: Neste tipo de comutação é vantajoso reservar recursos ao longo de toda a linha de comunicação, beneficiando assim os serviços de telefonia e alguns serviços de dados. Enquanto a linha se encontrar reservada não podem ser usados os recursos físicos por ninguém durante todo o tempo da reserva.

Comutação de Pacotes: O uso deste tipo de comutação utiliza um esquema de transmissão, que permite a partilha de recursos físicos por várias entidades de comunicação, no qual enviam blocos de informação para um serviço de encaminhamento. O uso deste tipo de comutação não necessita um estabelecimento prévio de uma ligação física entre as duas entidades que pretendem comunicar, sendo antes estabelecido uma ligação virtual. Algumas redes usam este tipo de comutação de pacotes como é o caso da rede X.25 e da Internet.

Sinalização Canal Comum: Este recurso utiliza determinadas primitivas específicas da RDIS para o envio e recepção de mensagens de sinalização, de uma forma transparente e coerente. Um exemplo deste tipo de sinalização é o caso das indicações do estado da chamada (em espera, pendente, etc).
